标题: Wi-Fi透传解决方案

基本功能描述：

• 支持IEEE 802.11b/g/n；
• 支持WEP、WPA/WPA2-PSK加密方式；
• 支持TCP、UDP、IPv4、DHCP Client、SNTP Client、DNS Client协议；
• 支持Station、Soft-AP工作模式；
• 3.3V供电；



结构尺寸规格：

Module Name	MT7681 Wi-Fi Module
Size	12mm X 20mm
Power Supply	3.3V
Interface	GPIO(7)、PWM(3)、UART、SPI

SOC规格：

Wi-Fi SOC Name	MTK MT7681
MCU	ANDES 80MHz
Package	QFN40(5x5)
Embedded Memory	RAM
Normal Operation	~500mW
Power Save/DTM1	~50mW
Security	AES128

关键器件：

序号	名称	型号	品牌
1	Wi-Fi SOC	MT7681	MTK
2	Nor Flash	EN25Q40	EON

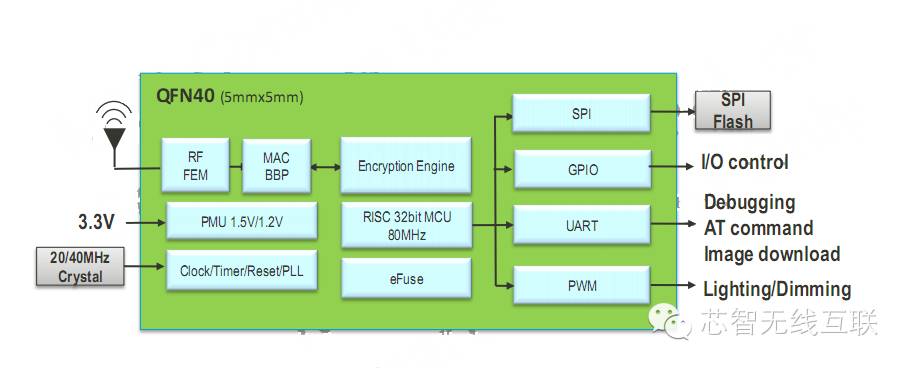

方案框图：

设计开发套件：

MTK LinkIt Connect 7681开发平台

http://labs.mediatek.com/site/znch/developer_tools/mediatek_7681/whatis_7681/index.gsp

应用领域：

智能家居 IoT 智能插座

---

作者: liugewill    时间: 2017-3-24 12:06
好东西，学习了。

---
