标题: BLE Mesh智能照明解决方案 [打印本页]

---

作者: SupperTonny    时间: 2015-12-2 18:56
标题: BLE Mesh智能照明解决方案

基本功能描述：

• BLE4.0基础协议栈；
• CSRmesh；
• 5路PWM输出控制；
• 定时开关；
• 场景设定；
• 音乐、图片关联，游戏互动。



结构尺寸规格：

Module Name	SMC_MESH_V1.0
Size	15mm X 23mm
Power Supply	3.3V
Interface	GPIO(15)、PWM(5)、UART、SPI、I2C

SOC规格：

BLE SOC Name	CSR1010
Memory	64KB RAM/64KB ROM
Package	QFN32(5x5)
Normal Operation	7.5dBm@MAX Transmit/-92.5dBm@recive
Power Save	<900na current

关键器件：

序号	名称	型号	品牌
1	BLE SOC	CSR1010	CSR
2	EEPROM	AT24C02D	Atmel

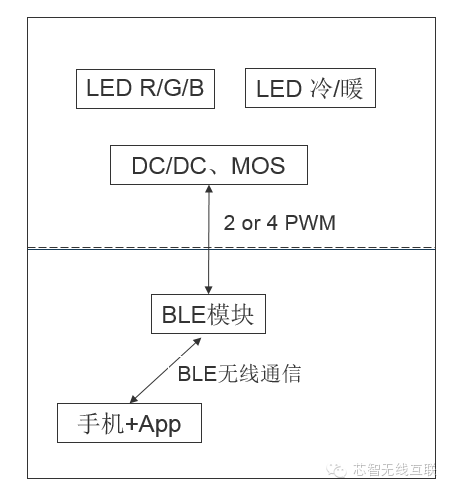

方案框图：

设计开发套件：

CSRmesh Developer Kit

https://forum.csr.com/forum/main-category/main-forum/csrmesh

应用领域：

智能家居 IoT 智能照明

---

作者: liugewill    时间: 2017-3-24 12:06
好东西，学习了。

---
